LINEE PER IL TAGLIO IN CORSA DI PANNELLI
ISOLANTI.
Settore delle materie plastiche.
Esegue il taglio a misura, la rifilatura e la sagomatura del bordo
su pannello continuo entrante.
E' costituita da una rulliera di trasporto su cui è collocata
una serie di stazioni che effettuano le lavorazioni necessarie.

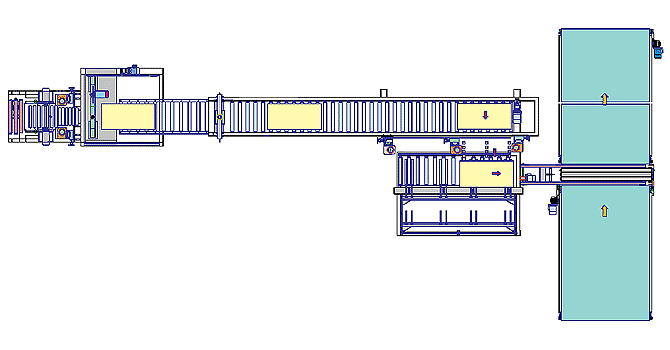

Elenco stazioni della linea e relative funzioni:
- Rulliera a rulli folli - Costituisce il supporto di ingresso
del pannello continuo
- Rulli pareggiatori - Coppia di rulli autocentranti a
spinta pneumatica per mettere il pannello continuo in asse con
la linea.
- Frese rifilatura laterale - effettuano una prima rifilatura
di sgrossatura dei bordi del pannello continuo, facilitando la
successiva bordatura e sagomatura. Teste con frese a disco e dispositivo
di sminuzzamento integrato e asporto degli sfridi.
- Frese bordatura laterale - costituite da teste di fresatura
con frese a pacco, dotate di movimento verticale di regolazione
elettrico per generare i vari tipi di profilo laterale.
- Stazione taglio ad inseguimento - Fresa a disco, a movimento
trasversale, montata su carrello mobile di inseguimento. Movimento
verticale di scomparsa della fresa nel ritorno. Pressore verticale
del pannello, a cavallo della zona di taglio, con collettore integrato
per l'aspirazione del truciolo.
- Rulliera di allontanamento - allontana il pannello a
velocità superiore a quella di linea e al termine lo arresta
contro una battuta di fine corsa.
- Trasferitore trasversale - serve al trasferimento ortogonale
del pannello dall'asse della linea alla zona di impilamento. Dei
due nastri uno è fisso e l'altro posizionabile elettricamente,
a seconda della lunghezza del pannello da produrre.
- Frese bordatura di testa - effettuano in passaggio la
fresatura di testa del pannello.
- Impilatore a doppio sistema di forche - impila automaticamente
i pannelli in arrivo dalla linea. Il doppio sistema di forche
forma pacchi di pannelli in rapida successione, al tempo di cadenza
della linea. Permette di accogliere i pannelli in arrivo senza
soluzione di continuità, in quanto, mentre un sistema di
forche completa la discesa per scaricare il pacco, superiormente
il secondo sistema è già pronto per formare un nuovo
pacco.
- Trasportatore a cinghie di uscita - Trasportatore a 2
cinghie per l'estrazione del pacco formato e suo trasferimento
sull'asse del nastro trasportatore esterno.
|
|
