SCHEDA TECNICA

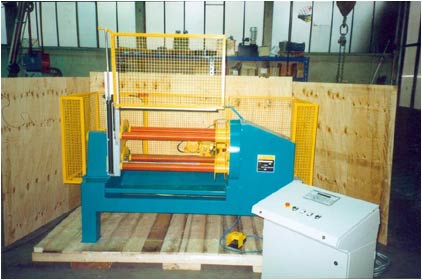

Questa macchina è composta da struttura portante su cui sono
montati:
· un supporto disco con quattro canotti portarotoli (due per
il taglio e due per carcio/scarico rotoli)
· blocco per contropunte per bloccare i due canotti in lavorazione,
· carrello portadisco con movimento trasversale a velocità
fissa (singola o doppia a seconda del modello), per determinare
la misura del taglio; movimento a velocità variabile
per taglio.
La macchina può tagliare qualsiasi tipo diguaina
bitumiosa e non vi è nessuna differenza per spessori più
o meno grossi; ci sono due modelli di serie, essendoci delle caratteristiche
comuni a entrambi, e precisamente:
- La fornitura comprende due diversi tipi di disco (affilati a
bisello), diametro 400 mm, spessore 3 mm:
Tipo a): con affilatura più tagliente per materiali più
teneri;
Tipo b): con doppia affilatura per materiali più duri.
- Diametro esterno massimo del rotolo: 300 mm.
- Diametro esterno minimo del rotolo: non vi è alcuna misura
particolare.
- Diametro interno: possono essere forniti 2 tipi di canotto portarotolo:
Tipo c): da 80 a 76 mm;
Tipo d): da 80 a 70 mm;
Nota: i rotoli dovranno avere un diametro interno
superiore da 5 a 10 mm rispetto al canotto.
- Velocità spostamento laterale del carrello: 7,7 cm/sec
(1 mt. in 13 sec.).
- Transfer rotante manuale capacità per 4 rotoli.
- Potenza 3 KW ca. a 380 V Trifase.
- Lunghezza rotoli massima 1.100 mm.
- Impianto elettrico e pneumatico completo di tutte le apparecchiature
necessarie per il perfetto funzionamento.
- Dimensioni di ingombro: mm 1650 x 1340 x 2350 (massime).
- N. 16 canotti gomma già rettificati (n.4 x 250 mm per
ogni tubo del transfer).
- Spostamento laterale a mezzo vite senza fine.
- Carro porta disco per taglio.
|
|
